儲氣罐

集團業務涉及料倉疏通設備、鋼結構工程、防腐保溫工程、壓力容器、機械加工、貨運車輛及配件、礦山設備、電力設備、噴涂設備、污水處理設備、環保設備、彩鋼瓦、金屬鋼構件制作、鋼材銷售等方面，是豫北地區一家集工程承建、設備研發制造銷售、掛車制造銷售等于一體的大型企業。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

-

+

庫存:

0

所屬分類

返回列表



1

產品描述

參數

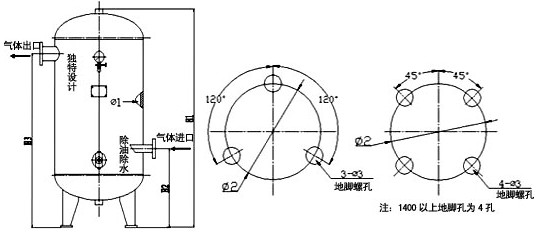

貯氣罐表一

序號	容積 M3	壓力Mpa	溫度 ℃	內徑 Ф1	總高 H1	進氣口		出氣口		支座(3支)		排污閥
序號	容積 M3	壓力Mpa	溫度 ℃	內徑 Ф1	總高 H1	ɑ	H2	b	H3	Ф2	Ф3	排污閥
1	0.3	0.8	100	550	1766	65 11/2"	667	65 11/2"	1367	400	20	R3/4"
2	0.3	1.0	100	550	1766	65 11/2"	667	65 11/2"	1367	400	20	R3/4"
3	0.3	1.3	100	550	1766	65	668	65	1368	400	20	R3/4"
4	0.3	1.6	100	550	1768	65	668	65	1368	400	20	R3/4"
5	0.5	0.8	100	600	2100	65 11/2"	680	65 11/2"	1680	420	20	R3/4"
6	0.5	1.0	100	600	2100	65 11/2"	680	65 11/2"	1680	420	20	R3/4"
7	0.5	1.3	100	600	2100	65	606	65	1656	420	20	R3/4"
8	0.5	1.6	100	600	2100	65	606	65	1656	420	20	R3/4"
9	0.6	0.8	100	650	2138	65 11/2"	694	65 11/2"	1704	470	20	R3/4"
10	0.6	1.0	100	650	2138	65 11/2"	694	65 11/2"	1704	470	20	R3/4"
11	0.6	1.3	100	650	2138	65	694	65	1704	470	20	R3/4"
12	0.6	1.6	100	650	2138	65	694	65	1704	470	20	R3/4"
13	1	0.8	100	800	2406	80 2"	800	80 2"	1920	560	24	R3/4"
14	1	1.0	100	800	2406	80 2"	800	80 2"	1920	560	24	R3/4"
15	1	1.3	100	800	2406	80	800	80	1920	560	24	R3/4"
16	1	1.6	100	800	2406	80	800	80	1920	560	24	R3/4"
17	1.5	0.8	100	950	2538	80	769	80	2069	670	24	R3/4"
18	1.5	1.0	100	950	2538	80	769	80	2069	670	24	R3/4"
19	1.5	1.3	100	950	2538	80	769	80	2069	670	24	R1"
20	1.5	1.6	100	950	2538	80	769	80	2069	670	24	R1"
21	2	0.8	100	1100	2702	80	856	80	2156	670	24	R1"
22	2	1.0	100	1100	2702	80	856	80	2156	770	24	R1"
23	2	1.3	100	1100	2702	80	856	80	2156	770	24	R1"
24	2	1.6	100	1000	3070	80	850	80	2530	770	24	R1"
25	3	0.8	100	1300	2802	100	906	100	2206	700	24	R1"
26	3	1.0	100	1300	2802	100	906	100	2206	950	24	R1"
27	3	1.3	100	1300	2802	100	906	100	2206	950	24	R1"
28	3	1.6	100	1300	2810	150	910	100	2210	950	24	R1"
29	4	0.8	100	1500	2902	150	956	150	2206	950	24	R1"
30	4	1.0	100	1500	2902	150	956	150	2206	1100	30	R1"
31	4	1.3	100	1500	2902	150	956	150	2206	1100	30	R1"
32	4	1.6	100	1500	2902	150	956	150	2206	1100	30	R1"
33	5	0.8	100	1400	3752	150	930	150	3130	1050	24	R1"

貯氣罐表二

序號	容積 M3	壓力Mpa	溫度 ℃	內徑 Ф1	總高 H1	進氣口		出氣口		支座(3支)		排污閥
序號	容積 M3	壓力Mpa	溫度 ℃	內徑 Ф1	總高 H1	ɑ	H2	b	H3	Ф2	Ф3	排污閥
34	5	1.0	100	1400	3590	150	1010	150	3310	1050	24	R1"
35	5	1.3	100	1400	3880	150	940	150	3240	1050	24	R1"
36	5	1.6	100	1400	3790	150	965	150	3165	1050	24	R1"
37	6	0.8	100	1400	4452	150	930	150	3830	1050	24	R1"
38	6	1.0	100	1400	4550	150	960	150	3860	1050	24	R1"
39	6	1.3	100	1400	4452	150	930	150	3830	1050	24	R1"
40	6	1.6	100	1400	4452	150	930	150	3830	1050	24	R1"
41	8	0.8	100	1600	4560	150	990	150	3860	1200	30	R1"
42	8	1.0	100	1600	4556	150	973	150	3873	1200	30	R1"
43	8	1.3	100	1600	4556	150	973	150	3873	1200	30	R1"
44	10	0.8	100	2000	3766	150	1083	150	2933	1500	30	R1"
45	10	1.0	100	2000	3800	150	1100	150	2950	1500	30	R1"
46	12	0.8	100	2000	4446	150	1098	150	3648	1500	30	R1"
47	12	1.0	100	2000	4500	150	1100	150	3700	1500	30	R1"
48	15	0.8	100	2200	4740	150	1200	150	3900	1650	30	R1"
49	15	1.0	100	2200	4715	150	1135	150	3835	1650	30	R1"
50	20	0.8	100	2400	5204	150	1302	150	4202	1800	36	25
51	20	1.0	100	2400	5204	150	1302	150	4202	1800	36	25
52	25	0.8	100	2600	5400	250	1300	250	4300	1950	36	40
53	30	0.8	100	2600	6400	200	1300	200	5300	1950	36	40
54	30	1.0	100	2600	6504	200	1402	200	5402	1950	36	40
